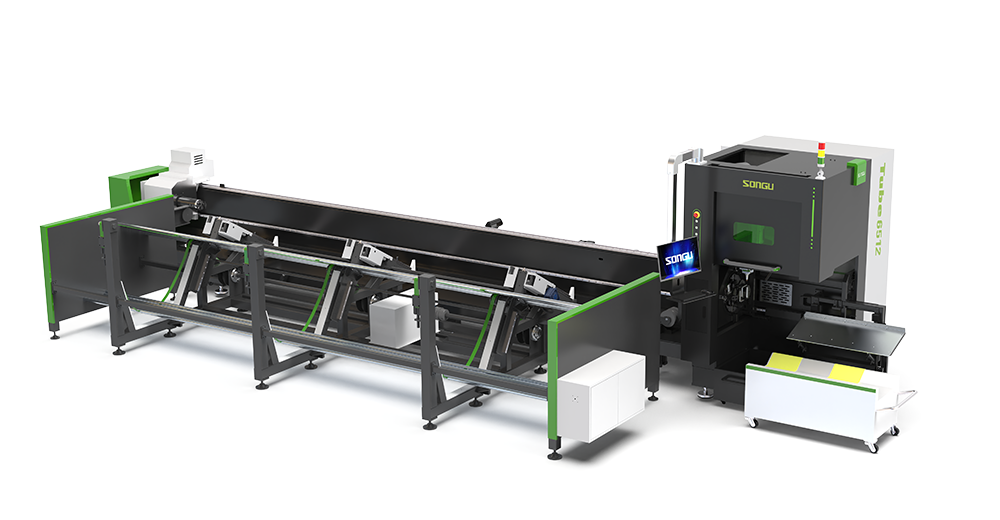

Tube系列全自动上料光纤激光切管机
激光功率（w）
松谷激光科技Tube 系列全自动上料光纤激光(guang)切管机，联排双工位设计，双头可独立切割相同(tong)或(huo)不同形状的型(xing)材,上(shang)层成(cheng)捆(kun)储料下层自动送料和收料，应用于：碳钢管(guan)激光切割，不锈钢管(guan)激光切割；
- 产品优势
- 视(shi)频
- 详细参数
- 工(gong)艺应用
产品优(you)势
集众(zhong)多功能于一身，为客户创造更多价值
-
01
龙门式横梁(liang)结构，高动态性能，高刚性，切割精度高，稳定性好,空走速度(du) 100m/min,加工加(jia)速度(du)达(da)1.2G;
-
02
自定(ding)心卡盘，前卡避让短尾(wei)料切割，前后卡盘智能(neng)衔接,最短尾料 50mm,提高管材利用(yong)率:多管材适用,适用于矩形管、圆管、腰圆管、多边形管、工字(zi)钢(gang),角钢和槽钢等
-
03
模块化设计，可选(xuan)配不(bu)同的上下料方式，根据客户实际生产需求及车间布局，自由组合摆放:吹吸结合，管材内部(bu)与切割区域(yu)采用负压吸(xi)式除尘,除尘快速彻底,清洁生产:
-
04
标配气动渐变凹轮辅(fu)助支撑，避免被加工材(cai)料自(zi)重下垂,减小管材变(bian)形,提高切(qie)割精度。
-
05
选配半自动上料系统，可预先在上料机上排(pai)布多支管材，在自动切割状态下，设备会自动分拣进料完成切割:选(xuan)配全自动上料系(xi)统，可整捆上料，放好后设备自动分拣上料，全程无需人工干预(yu);
-
06
全自动(dong)润滑(hua)系统，定时自动(dong)供(gong)油，对机床的滑块和传动(dong)齿轮(lun)定量稀油润(run)滑(hua)，有效(xiao)改善传动件的运行状态，减少(shao)维护，延长设备使用寿命(ming):
详细参数
优化创(chuang)新，让产品，更快，更稳定，更(geng)放心
| 型号 | Tube6524 | Tube6512 | Tube7512 |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 上料长度(mm) | 5000-6000mm | 4000-6000mm | 4000-7500mm |
| 外形尺寸(mm) | 12000x2200x2300mm | 10200x2350x2200mm | 11600*2350*2250mm |
| 定位精度(du)(mm/m) | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 最大加速度(G) | 0.8G | 1.2G | 1.2G |
| 最大联动速度(m/min) | 60m/min | 100m/min | 100m/min |
| 机床总重量(KG) | 3500kg | 3200kg | 3600kg |
| 卡盘最(zui)大重量(KG) | 260 | 120kg | 120kg |
| 管材直径范围(mm) | φ10≤圆(yuan)管≤φ240,□10≤方管≤□240,槽钢≤20#,工字钢≤20# | φ10≤圆管≤φ120,□10≤方管≤□120,槽钢≤8#,工字钢≤8# | φ10≤圆管≤φ120,□10≤方管(guan)≤□120,槽钢≤8#,工字钢≤8# |

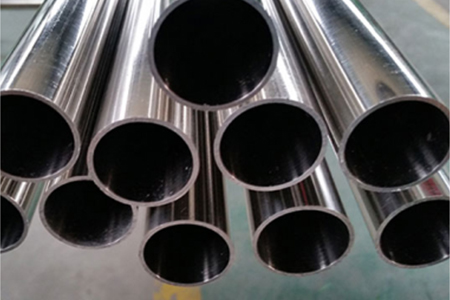

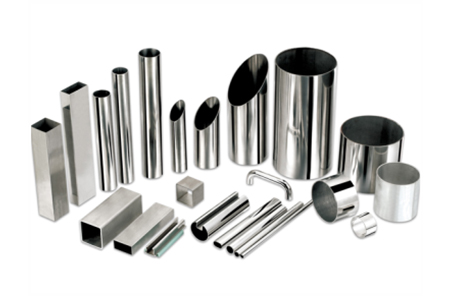

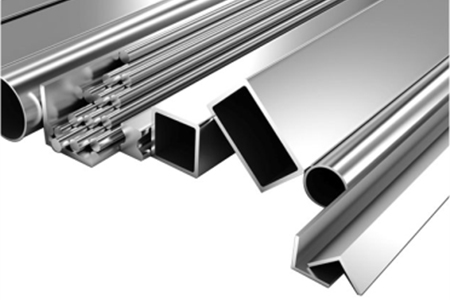

工艺应用
主要用于圆管、方管(guan)、矩形管、椭圆管(guan)等各种管材激(ji)光切(qie)割。
