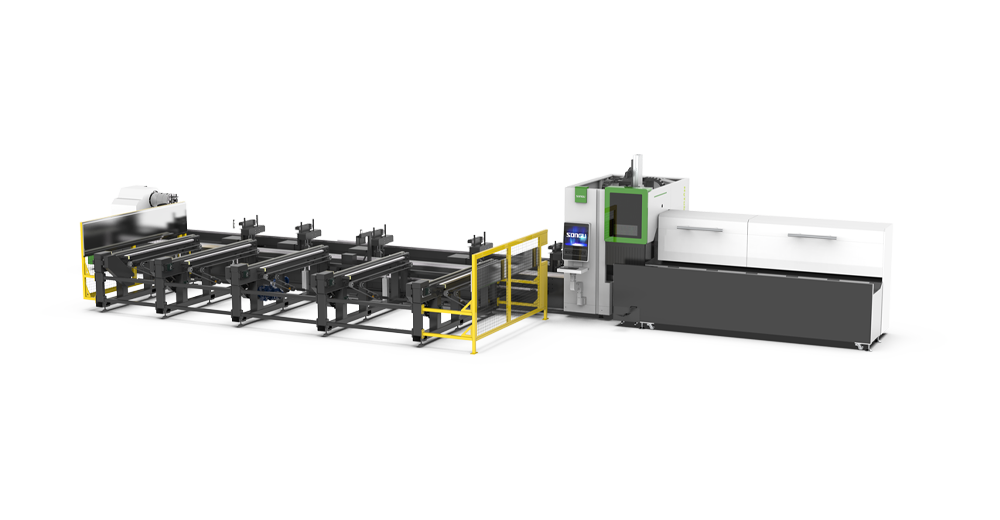

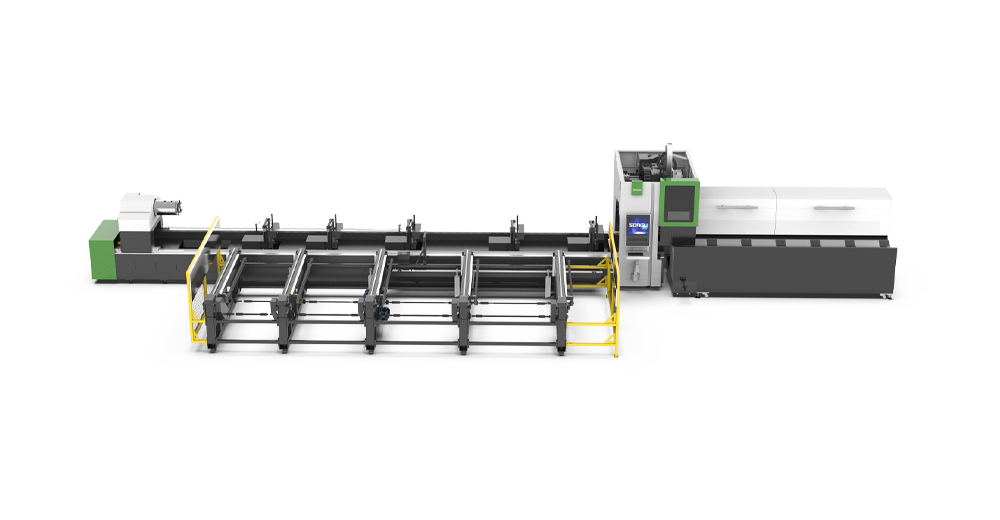

HyTube 系列两卡盘光纤激光切管机
激光功(gong)率（W）
松谷激光科技HyTube 系列两卡盘(pan)光纤激光切管机，电容式光纤激光(guang)切割(ge)头，高精度伺服比例阀,精确控(kong)制切割辅助气体的气压和卡盘夹持力的大小,集成了激光切割控制专用功(gong)能模块,专业管材切割编程软件。应用于：碳钢管激光切割，不锈钢(gang)管激光(guang)切割
- 产品优势
- 视频
- 详(xiang)细参数
- 工艺应用
产品优势
集众多功能于一身，为客户创(chuang)造更多价值
-
01
采(cai)用基于Windows操作系统的(de)柏楚FSCUT5000B数控系统，激(ji)光切管机专用平台，集成了激光切割控制专用功能模(mo)块，功能强大，人机(ji)界面好，操作简(jian)单。
-
02
专业管材(cai)切割编(bian)程软件，是数控切管机实现(xian)“全时切割、高效切割”的核心技术之一(yi)，是有效节省材料，提(ti)高切割效(xiao)率的根本(ben)保证。
-
03
电容式光纤(xian)激(ji)光切割(ge)头，感(gan)应精度高、反应灵(ling)敏、性能最为稳定可靠。
-
04
独特的托管装置，在管材送进和旋转(zhuan)的同时，托管装置始终与管(guan)材表面保持接触，支撑力根(gen)据管材(cai)规格设(she)定，保证有(you)效地支撑，防止管材的下垂，减小管材旋(xuan)转时的轴线摆动，提高加工精(jing)度。
-
05
管材截(jie)面自动识别系统（选配），可以多种管材混(hun)合上料(liao)，自动提示管材类型，自动调取工艺库，提示(shi)可供选择的加(jia)工程序。
-
06
全自动整捆上料功能(选配),减少操(cao)作人员数量的同时提(ti)升加工效(xiao)率;
-
07
高(gao)精度伺服比例阀，精确(que)控制切(qie)割辅助(zhu)气体的气压和卡盘(pan)夹持力的大(da)小，以达到最佳(jia)的切割效果(guo)。
详细(xi)参数
优化创新，让产品，更快，更稳定，更放心
| 型号 | Tube 7530 | Tube 7536 |
|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | Ф20<圆管<Ф300 口20<方管<口300 槽钢≤28# 工字钢≤28# | Ф20<圆管<Ф360 口20<方管<口360 槽钢≤32# 工字钢≤32# |
| 外形尺寸(mm) | 12250×2350×2600mm | 12250×2350×2600mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m |
| 重复(fu)定位精度(mm) | 0.03mm | 0.03mm |
| 最大联动速度(du)(rpm/min) | 100m/min | 100m/min |
| 捆料上料长度(mm) | 4000-7500mm | 4000-7500mm |
| 卡盘最大承重(kg) | 800kg | 1000kg |
| 整机(ji)重量kg | 10000kg | 10200kg |
工艺(yi)应用

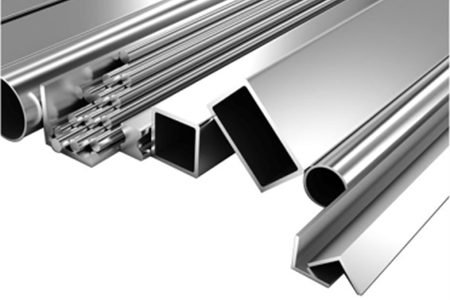

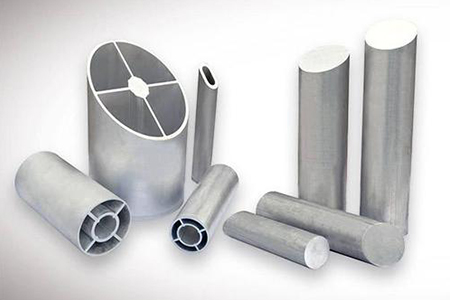

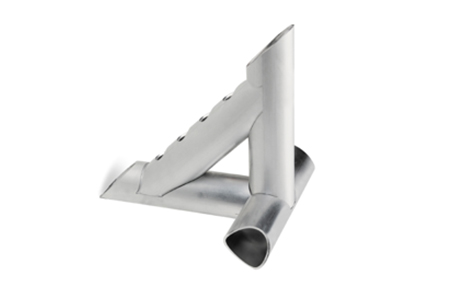

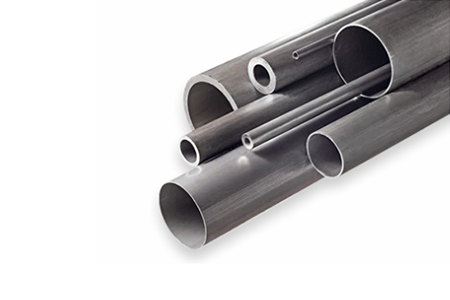

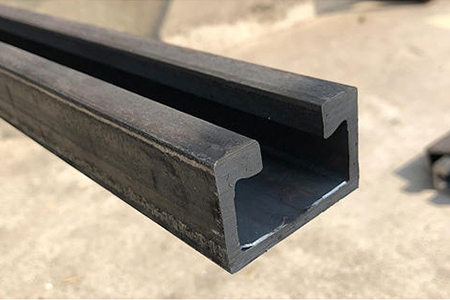

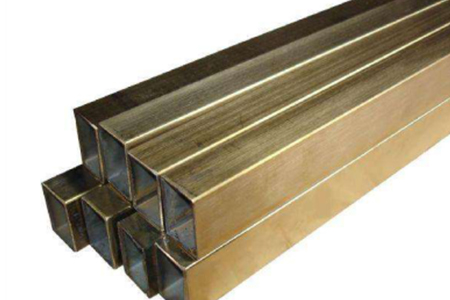

主要用于碳钢(gang)、铝合金、钛合金、镀锌、镀铝锌、黄铜、紫铜等多种金(jin)属管材快(kuai)速激光切割
